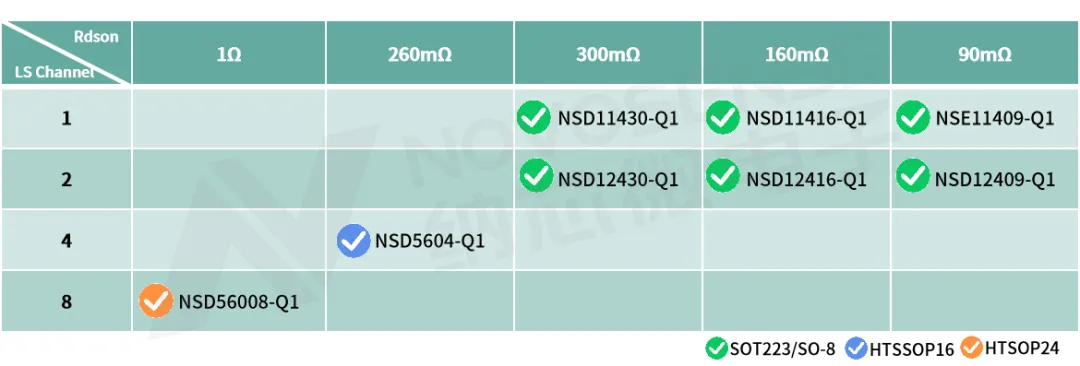

纳芯微车规级低边驱动系列产品矩阵

NSD56008-Q1产品特性

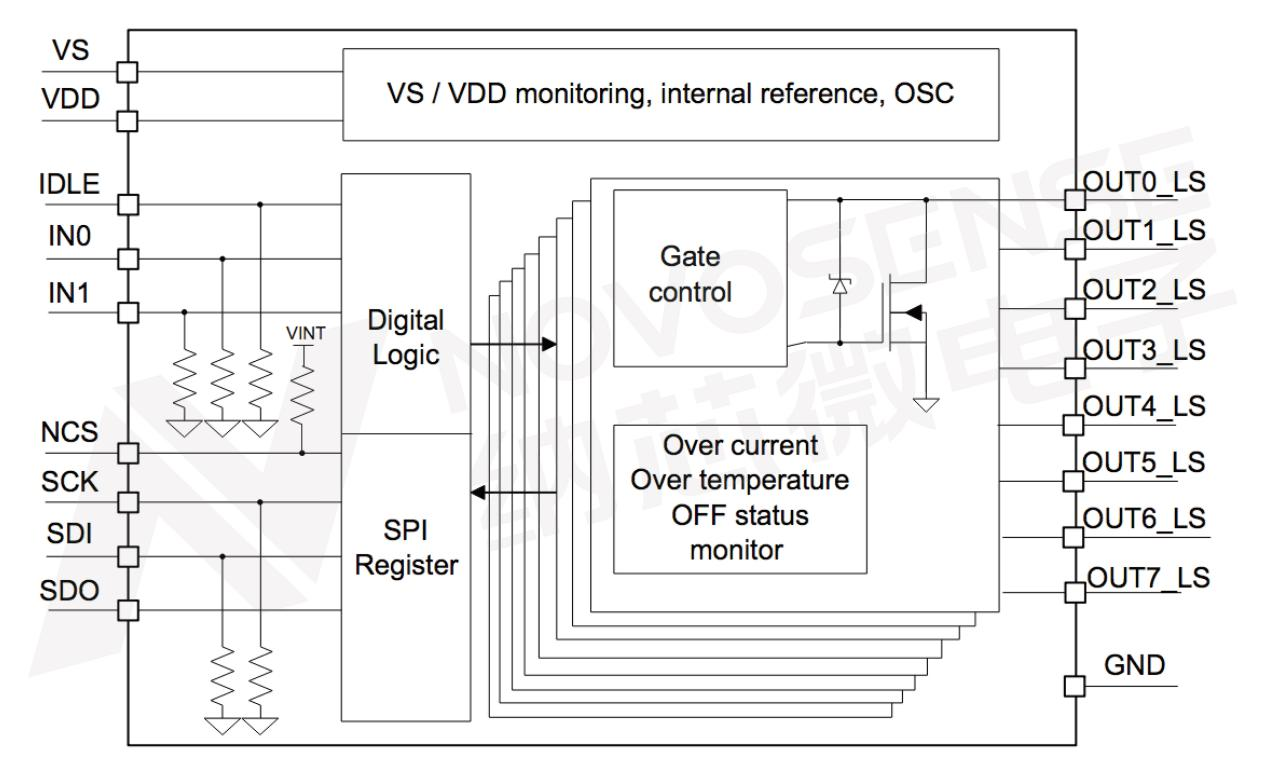

图1：NSD56008-Q1芯片功能框图

1）输入IO映射功能(Input Mapping)

NSD56008-Q1提供IN0和IN1两个输入控制引脚，在默认模式下分别控制输出通道OUT2和输出通道OUT3，同时也可以通过映射地址寄存器(mapping registers) MAP_IN0和MAP_IN1将IN0和IN1映射到任意一个输出通道，以实现PWM控制任意输出通道，该功能可广泛应用于散热风扇模组调速控制与LED亮度调节等场景。

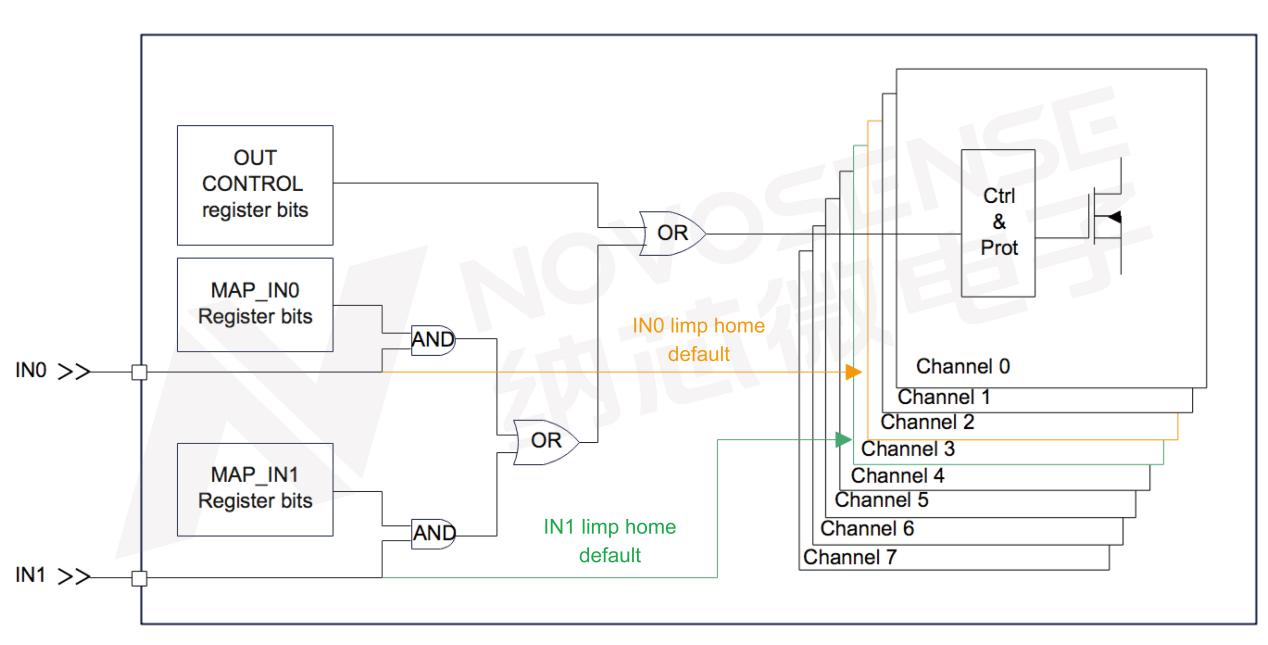

图2：NSD56008-Q1的两个输入端口及映射模式

2）跛行模式(Limp Home)

针对汽车发生故障后需要保持持续工作的要求，当芯片IDLE 引脚为“低电平”且其中一个输入引脚（IN0或者IN1）设置为“高电平”时，NSD56008-Q1进入跛行模式(Limp Home Mode)，IN0与IN1默认映射到输出通道OUT2与OUT3，可用于保持特定负载/继电器持续工作，所有其他输出通道均关闭。在跛行模式下，为防止MCU可能出现的"不可控操作"，NSD56008-Q1寄存器仅支持读取，不支持寄存器写入操作。MCU可通过输入状态寄存器（Input Status Monitor）监控 NSD56008-Q1 INx的状态是否与配置相符； 同理，通过输出状态寄存器（Output Status Monitor）监控OUTx负载工作状态是否正常。

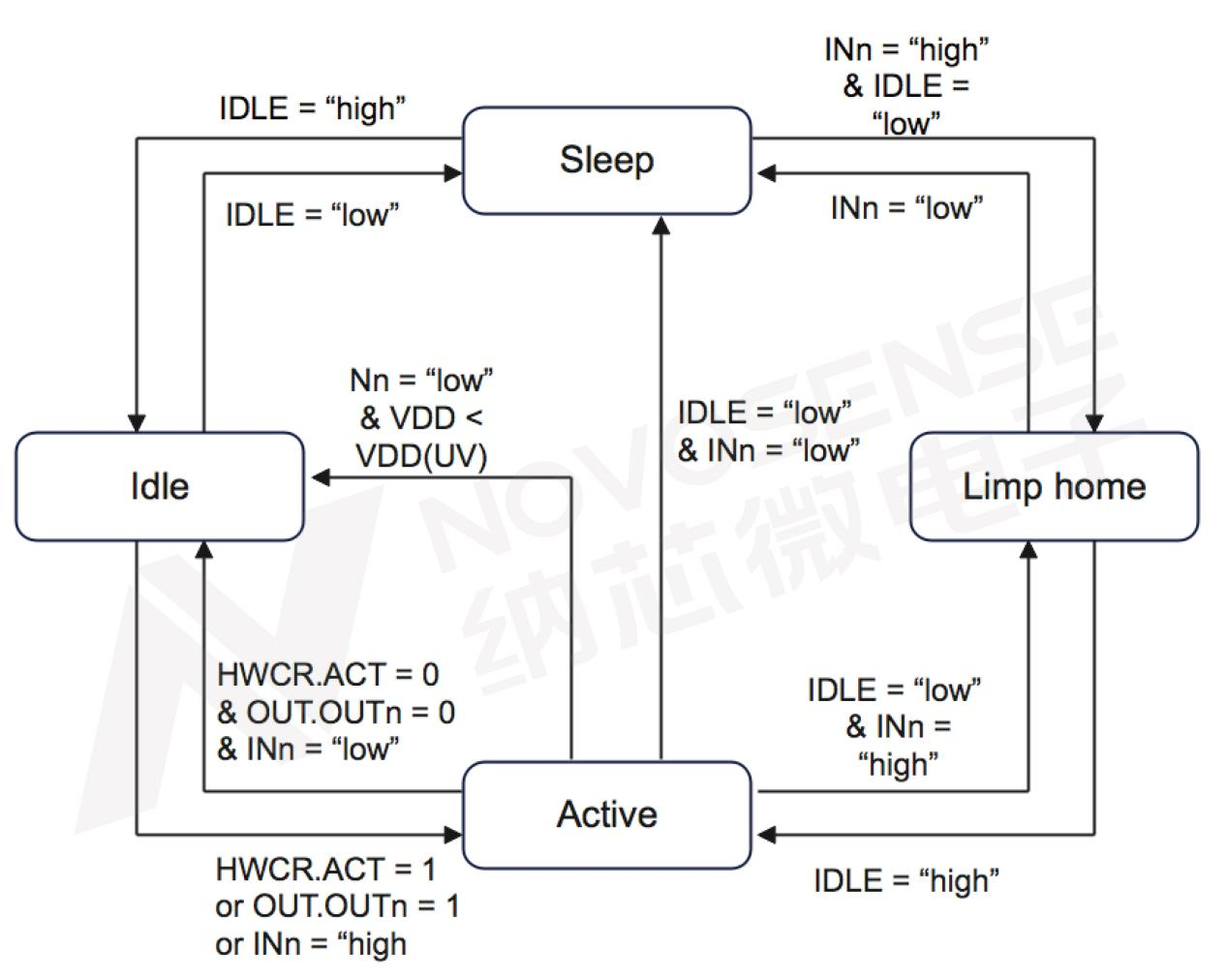

图3：NSD56008-Q1工作模式状态机

3）有源钳位(Active Clamping)

钳位能量是衡量低边开关在驱动感性负载以实现快速退磁功能的一项重要指标，退磁能量与感性负载电感值、负载电流、钳位电压与退磁时间相关。钳位能量衡量指标主要分为单次脉冲能量耗散（single pulse）和重复脉冲能量耗散（repetitive pulses）。
